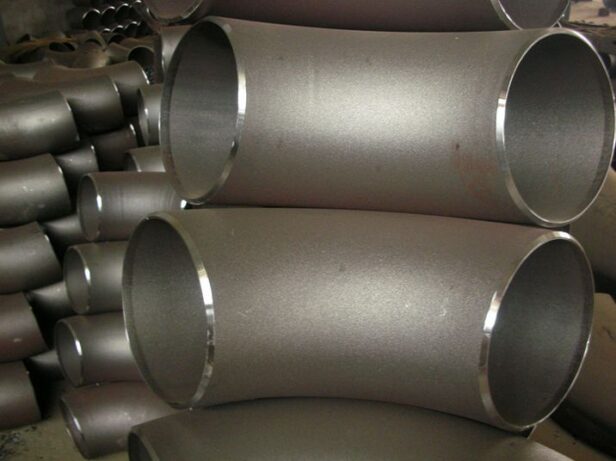

Отводы крутоизогнутые

Именно эта деталь является незаменимой в современном мире, когда возникает необходимость в транспортировке различных жидкостей и газов на далекие расстояния. Кроме того, марки стали, используемые при производстве таких изделий, позволяют применять их во время монтажа трубопроводов даже на Крайнем Севере или Африке, так как они крайне устойчивы и к высоким температурам окружающей среды, и к низким, морозным. Однако, для успешного использования в промышленности подобных отводов, не должно быть огрехов при их производстве и применении.

Изготавливают их из углеродистой и низколегированной стали. Отвод стальной крутоизогнутый выпускается в ассортименте 45, 60, 90 и 180 градусов (см. картинку). Он производится с помощью метода штамповки и метода протяжки по рогообразному сердечнику. Данная деталь может выдерживать рабочее давление до 160 атмосфер и температуру от −70 до +450 C.

Размеры крутоизогнутых отводов варьируются, в зависимости от технических характеристик и, согласно ГОСТам, должны иметь постоянные замеры. К примеру, детали, размер которых имеет 150 мм, должны иметь минимальную толщину стенки в 4 мм, а максимальная не должна превышать 14 мм. В соответствии с этими параметрами масса их колеблется от 5,5 до 18-19 кг.

Вес крутоизогнутых отводов также не бывает одинаковым, а колеблется от 0,06 до 450 кг (см. таблицу). Широкий спектр категорий массы позволяет выбрать нужную деталь для трубопроводов различной величины и категории.

Производство этих изделий осуществляется по ГОСТу 17375-01 и по ГОСТу 30753-01. Первый ГОСТ относится к типу 2D и изделия имеют радиус 1 Ду; исполнения 1 и 2, а второй к типу 3D и имеет радиус примерно 1,5 Ду; исполнения 1 и 2.

Следовательно, первые выпускаются в диаметрах от 21,3 до 48,3 миллиметра, вторые — от 32 до 426 миллиметров. Если же деталь нужна с диаметром свыше 426, то идут в ход отводы штампосварные или сварные секционные. Кроме того, ГОСТом 30753-01 предусматриваются условия для изготовления продукции диаметром 530, 630, 720 и 820 миллиметров.

Также можно выделись свод характеристик при изготовлении крутоизогнутых моделей в ОСТ 34.10.699-97, по ОСТ 34.10.418-90. Они используются в основном при прокладке трубопроводов теплоэлектростанций и в нефтехимической и газовой промышленности.

Материалом для их изготовления могут быть марки стали, которые имеют особую устойчивость к коррозии. Также это может быть сталь оцинкованная, обладающая высокой устойчивостью к внешним погодным условиям. Такие детали используются в трубопроводах, пролегающих на открытой местности.

Отличные технические характеристики позволяют использовать крутоизогнутые стальные отводы в различных сферах промышленности и быта. Их антикоррозийные свойства дают возможность пропускать через трубы различные жидкости и газы без опасения протечки.

Особенно их эффективность повышается, если при монтаже были соблюдены технические требования и сварочные швы сделаны высокогерметичными и прочными. Также с их помощью появляется возможность менять угол подачи жидкостей и газов по трубопроводам.

Габаритные размеры крутоизогнутых отводов
